TRENDY

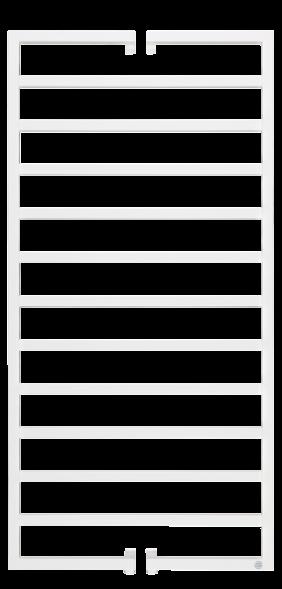

DRA-60/160 DRA-60/120

Drada [DRA]

projektant / designer Adam Pulwicki i Karolina Rybarczyk

arystokratka

ułożona

Dobrze ułożona , poszukująca minimalistycznych wnętrz.

Jednym słowem arystokratka wśród grzejników.

CENTRAL HEATING RADIATOR

GRZEJNIK CENTRALNEGO OGRZEWANIA

• Modne wzornictwo. Kształty grzejnika są idealnie dopasowane do kwadratowej armatury łazienkowej.

• NEW – Increased flexibility. New width of the radiator.

• Łatwiejsze przygotowanie przyłączy. Standardowe podłączenie dolne o rozstawie 50 mm (D50) na środku.

• NEW – Increased flexibility. Possible application of an electric heating element.

• Optymalne wzornictwo. Prosty i nowoczesny projekt.

• Original design. The only product of this form available on the market.

• Dyskretne odpowietrzenie. Konstrukcja grzejnika ukrywa dwa odpowietrzniki.

• Complete solution. A chrome-plated valve set with a head included in the set.

• Nowoczesna technologia LASERCUT. Najwyższa jakość i precyzja wykonania dzięki wykorzystaniu w procesie produkcji wiązki lasera.

• Modern LASERCUT technology. Top quality and precision owing to the use of laser in the production process.

• Inspiracja. Ażurowa konstrukcja grzejnika nie zasłania ściany.

• Inspiration. Openwork design does not cover the wall.

600 mm

1225 mm; 1625 mm

73 mm

534 W; 675 W

673 W; 845 W

-

50 mm

-

-

-

G 1/2 “

25 x 20 mm

25 x 25 mm

wyselekcjonowana stal precyzyjna

select precision steel

powłoka lakiernicza

lacquer-painted

1 MPa

95 °C

grzejnik w kolorze biały silk o podłączeniu dolnym D50

bottom, 50 mm pi tch D50 connection,

radiator in white silk colour

grzejnik, zestaw montażowy, 2 odpowietrzniki, instrukcja, karta gwarancyjna, opakowanie

radiator, mounting kit, 2 air vents, manual,

guarantee card, packaging

Z1, Z2, Z4 - Z6, Z9, Z10

SZEROKOŚĆ / WIDTH

WYSOKOŚĆ / HEIGHT

GŁĘBOKOŚĆ / DEPTH

75/65/20 °C

90/70/20 °C

DOLNE / BOTTOM

DOLNE TYPU “D50” / BOTTOM “D50“ TYPE

DOLNE TYPU “V” / BOTTOM V-TYPE

BOCZNE / TOP BOTTOM SAME END

KRZYŻOWE / CROSS-OVER

PRZYŁĄCZA / CONNECTOR

KSZTAŁTOWNIK/PROFIL / SHAPE/PROFILE

KOLEKTOR / MANIFOLD

MATERIAŁ / MATERIAL

POWIERZCHNIA / SURFACE

MAX CIŚNIENIE PRACY / MAX. WORKING PRESSURE

MAX TEMP. PRACY / MAX. WORKING TEMPERATURE

STANDARD / STANDARD

KOMPLET / SET

ZAWORY I GŁOWICE / VALVES AND HEADS

WYMIARY / DIMENSIONS

AKCESORIA DEDYKOWANE / DEDICATED ACCESSORIES

PODŁĄCZENIE /CONNECTION

BUDOWA / BUILD

INNE / OTHERS

MOC CIEPLNA / THERMAL OUTPUT

PARAMETRY PRACY / WORKING PARAMETERS

118

L

g h

50 mm
