MODULUS

MODUŁ GRZEJNY

heat ing module

ŚCIANA NOŚNA / bear ing wal l

ZABUDOWA / cover ing screen

MODUŁ Z-O (zasi lająco - odcinający)

feed-cut of f module

Zestaw może posiadać maksymalnie 10 modułów grzejnych.

The set can maximally consist of 10 heating modules.

h

L

h

Secret [SEC]

projektant / designer Instal-Projekt Team

agent

dyskretny

Jedyny na rynku tak dyskretny , że prawie niewidzialny. Możesz elastycznie zbudować jego kształt i dobrać różne kolory.

Agent do zadań specjalnych.

CENTRAL HEATING RADIATOR

GRZEJNIK CENTRALNEGO OGRZEWANIA

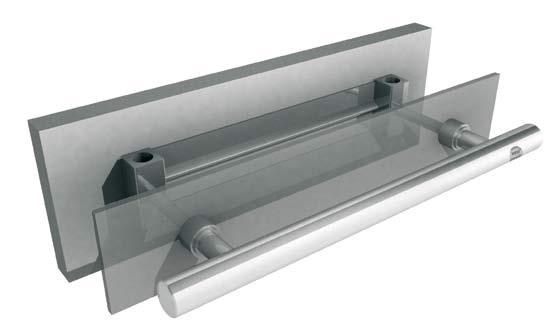

• Nowoczesna technologia HOT&HIDDEN. Innowacyjny moduł grzejnika zbudowany jest z dwóch elementów: ukrytej części podtynkowej oraz grzejącego relingu.

• Modern HOT&HIDDEN technology. An innovative radiator module comprises two elements: the hidden under-plaster one and the heating railing.

• Oryginalny projekt. Grzejnik o nowatorskiej, niepowtarzalnej konstrukcji.

• Original design. Innovative, unique design.

• Budowa modułowa. Innowacyjna konstrukcja pozwala na łączenie

do 10 elementów grzejnych.

• Modular design. Innovative design makes it possible to connect virtually up to ten of heating modules.

• Elastyczny wybór. Możliwość dowolnego komponowania układu grzejących relingów.

• Flexible selection. Feel free to compose your own system of heating railings.

• Personalizacja. Możliwość indywidualnego doboru układu i formy grzejnika do danego pomieszczenia.

• Personalisation. Individual position and form selection to suit your interior.

RURA / TUBE

KOLEKTOR / MANIFOLD

MATERIAŁ / MATERIAL

POWIERZCHNIA / SURFACE

MAX CIŚNIENIE PRACY / MAX. WORKING PRESSURE

MAX TEMP. PRACY / MAX. WORKING TEMPERATURE

STANDARD / STANDARD GRZEJNIK SECRET

moduł grzejny w kolorze biały silk o podłączeniu dolnym

SECRET RADIATOR

the heating module in white silk colour with bottom connection

moduł Z-O

moduł zasilająco - odcinający o podłaczeniu dolnym typu “V” wyposażony we wkładki zaworowe - termostatyczną i odcinającą

FEED-CUT OFF MODULE

feed-cut off module with V-type bottom connection with valve inserts –

thermostatic and cut-off.

GRZEJNIK SECRET

moduł grzejny, zestaw montażowy, odpowietrznik, korek, instrukcje, karta gwarancyjna, opakowanie

SECRET RADIATOR

Heating module, assembly kit, air vent, plug, manual, guarantee card, environmentally-friendly packaging

MODUŁ Z-O

korpus modułu zasilająco-odcinającego, wkładka zaworowa termostatyczna, wkładka zoworowa odcinająca, zestaw montażowy, maskownica, głowica termostatyczna,instrukcja, karta

gwarancyjana, opakowanie

FEED-CUT OFF MODULE

The body of the feed-cut off module, thermostatic valve insert, cut-off valve insert, assembly kit, cover, thermostatic head, manual, guarantee

card, packaging

KOMPLET / SET

1 MPa 95 °C

Ø 28 mm 30 x 30 mm wyselekcjonowana stal precyzyjna

select precision steel

powłoka lakiernicza lub chrom galwaniczny

lacquer-painted

DOLNE / BOTTOM

DOLNE TYPU “V” z modułem Z-O

BOTTOM V-TYPE with feed-cut off module

400 mm 50 mm

75/65/20 °C 90/70/20 °C

37; 53 W 47; 67 W

SZEROKOŚĆ / WIDTH

WYSOKOŚĆ / HEIGHT

GŁĘBOKOŚĆ / DEPTH

540 mm 66 mm G1 - 85 mm G2 - 60 - 110 mm

WYMIARY / DIMENSIONS

PODŁĄCZENIE /CONNECTION

BUDOWA / BUILD

INNE / OTHERS

MOC CIEPLNA / THERMAL OUTPUT

PARAMETRY PRACY / WORKING PARAMETERS
