MODULUS

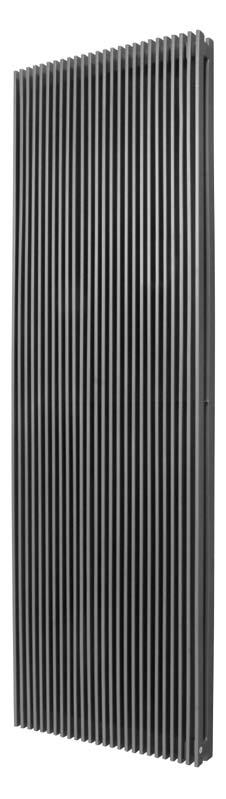

AFRO NEW [AFRN]

projektant / designer Instal-Projekt Team

STYLISTA

NEUTRALNY

Neutralny i piękny –idealnie wtapia się w przestrzeń nadając jej dyskretnego smaku.

Stylista , któremu możesz zaufać w każdej sytuacji.

CENTRAL HEATING RADIATOR

GRZEJNIK CENTRALNEGO OGRZEWANIA

• Optymalne wzornictwo. Smukła i elegancka forma.

• Optimal design. Slender and elegant form.

• Elastyczny dobór. Szeroka gama rozmiarów i mocy.

• Flexible choice. Wide range of sizes and outputs.

• Inspiracja. Idealny do... nowoczesnych wnętrz.

• Inspiration. Perfect for… modern interiors.

• Personalizacja. Indywidualny dobór modelu dokładnie do wnętrza.

• Personalisation. Individual selection of the model to suit any interior.

• Więcej możliwości. Wybrane modele posiadają podłączenie boczne.

• More possibilities. Selected models have top-bottom connection.

• Łatwiejsze przygotowanie przyłączy. Standardowe podłączenie dolne o rozstawie 50 mm (D50) na środku.

• Easier connection preparation. Standard bottom central connection with 50 mm pitch (D50).

• Zwiększona efektywność grzewcza. Wersja AFRO X z drugim rzędem elementów grzejnych.

• Increased heating efficiency. AFRO X with an extra row of heating elements.

280 - 1608 mm

400 - 1800 mm

106 mm

313-767 W

393-968 W

-

50 mm

-

325 mm; 500 mm

możliwe / possible

G 1/2 “

30 x 10 mm

35 x 35 mm

wyselekcjonowana stal precyzyjna

select precision steel

powłoka lakiernicza

lacquer-painted

0,7 MPa

95 °C

grzejnik w kolorze białym o podłączeniu dolnym D50

central bottom, 50 mm pi tch D50 connection,

radiator in white silk colour

grzejnik, zestaw montażowy, odpowietrznik, instrukcja, karta gwarancyjna, opakowanie

radiator, mounting kit, air vent, manual,

guarantee card, packaging

Z1, Z2, Z4, Z5, Z9, Z10

SZEROKOŚĆ / WIDTH

WYSOKOŚĆ / HEIGHT

GŁĘBOKOŚĆ / DEPTH

75/65/20 °C

90/70/20 °C

DOLNE / BOTTOM

DOLNE TYPU “D50” / BOTTOM “D50“ TYPE

DOLNE TYPU “V” / BOTTOM V-TYPE

BOCZNE / TOP BOTTOM SAME END

KRZYŻOWE / CROSS-OVER

PRZYŁĄCZA / CONNECTOR

KSZTAŁTOWNIK/PROFIL / SHAPE/PROFILE

KOLEKTOR / MANIFOLD

MATERIAŁ / MATERIAL

POWIERZCHNIA / SURFACE

MAX CIŚNIENIE PRACY / MAX. WORKING PRESSURE

MAX TEMP. PRACY / MAX. WORKING TEMPERATURE

STANDARD / STANDARD

KOMPLET / SET

ZAWORY I GŁOWICE / VALVES AND HEADS

WYMIARY / DIMENSIONS

AKCESORIA DEDYKOWANE / DEDICATED ACCESSORIES

PODŁĄCZENIE /CONNECTION

BUDOWA / BUILD

INNE / OTHERS

MOC CIEPLNA / THERMAL OUTPUT

PARAMETRY PRACY / WORKING PARAMETERS

118

nd connection

nowość / new

hD g L

hD g L
