MODULUS
hD g L
hD - rozstaw podłączenia dolnego
pitch of bottom connection
hB - rozstaw podłączenia bocznego
pitch of top bottom same end connection
Afro [AFR]
projektant / designer Roman Gawłowski
cesarz
elastyczny
Neutralny i piękny –idealnie wtapia się w przestrzeń nadając jej dyskretnego smaku.
Stylista , któremu możesz zaufać w każdej sytuacji.

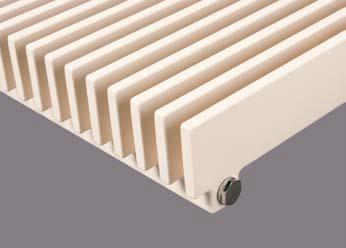

CENTRAL HEATING RADIATOR
GRZEJNIK CENTRALNEGO OGRZEWANIA
• Optymalne wzornictwo. Smukła i elegancka forma.
• Optimal design. Slender and elegant form.
• Elastyczny dobór. Szeroka gama rozmiarów i mocy.
• Flexible choice. Wide range of sizes and outputs.
• Inspiracja. Idealny do... nowoczesnych wnętrz.
• Inspiration. Perfect for… modern interiors.
• Personalizacja. Indywidualny dobór modelu dokładnie do wnętrza.
• Personalisation. Individual selection of the model to suit any interior.
• Więcej możliwości. Wybrane modele posiadają podłączenie boczne.
• More possibilities. Selected models have top-bottom connection.
• Łatwiejsze przygotowanie przyłączy. Standardowe podłączenie dolne o rozstawie 50 mm (D50) na środku.
• Easier connection preparation. Standard bottom central connection with 50 mm pitch (D50).
KSZTAŁTOWNIK/PROFIL / SHAPE/PROFILE
KOLEKTOR / MANIFOLD
MATERIAŁ / MATERIAL
POWIERZCHNIA / SURFACE
MAX CIŚNIENIE PRACY / MAX. WORKING PRESSURE
MAX TEMP. PRACY / MAX. WORKING TEMPERATURE
STANDARD / STANDARD
ZAWORY I GŁOWICE / VALVES AND HEADS Z1, Z2, Z4, Z5, Z9, Z10
grzejnik w kolorze biały silk o podłączeniu dolnym D50
radiator in white silk colour with central bottom D50 connection
grzejnik, zestaw montażowy, odpowietrznik, instrukcja, karta gwarancyjna, opakowanie
radiator, mounting kit, air vent, manual,
guarantee card, packaging
KOMPLET / SET
0,5 MPa 95 °C
70 x 11 mm 35 x 35 mm wyselekcjonowana stal precyzyjna
select precision steel
powłoka lakiernicza
lacquer-painted
DOLNE / BOTTOM
DOLNE TYPU “D50” / BOTTOM “D50“ TYPE
DOLNE TYPU “V” / BOTTOM V-TYPE
BOCZNE / TOP BOTTOM SAME END
KRZYŻOWE / CROSS-OVER
PRZYŁĄCZA / CONNECTOR
- 50 mm - 325 mm; 500 mm możl iwe / possible
G 1/2 “
75/65/20 °C 90/70/20 °C
594 - 2226 W 748 - 2845 W
SZEROKOŚĆ / WIDTH
WYSOKOŚĆ / HEIGHT
GŁĘBOKOŚĆ / DEPTH
281 - 1421 mm 400 - 1800 mm 143 mm
WYMIARY / DIMENSIONS
AKCESORIA DEDYKOWANE / DEDICATED ACCESSORIES
PODŁĄCZENIE /CONNECTION
BUDOWA / BUILD
INNE / OTHERS
MOC CIEPLNA / THERMAL OUTPUT
PARAMETRY PRACY / WORKING PARAMETERS
118
