MODULUS

Standardowym wyposażeniem grzejnika TUBUS 2 z podłączeniem typu V jest wkładka zaworowa typu RA-N firmy DANFOSS o numerze katalogowym 013G1382

An RA-N valve insert by DANFOSS (catalogue number 013G1382) comes standard with TUBUS 2 radiator with V-type connection.

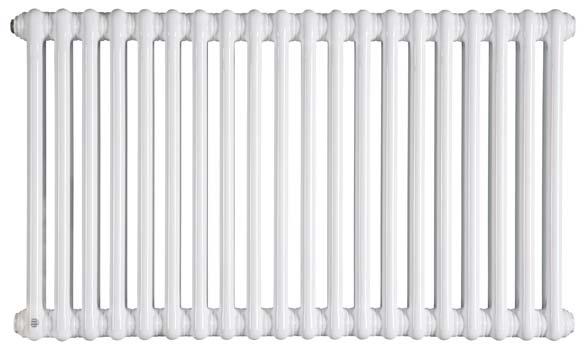

Tubus 2 [TUB2]

projektant / designer Roman Gawłowski

cesarz

elastyczny

Elastyczny – dopasowuje się do każdej przestrzeni klasycznej i nowoczesnej.

Widziany w układzie pionowym i poziomym. Dostojny cesarz rządzący w imperium ciepła.

CENTRAL HEATING RADIATOR

GRZEJNIK CENTRALNEGO OGRZEWANIA

• Elastyczny dobór. Grzejnik dostępny w kilkuset kombinacjach.

• Flexible choice. The radiator is available in hundreds of combinations.

• Optymalne wzornictwo. Ponadczasowy, uniwersalny design. Klasyczny ks w nowej formie.

• Optimal design. Timeless, universal design. The classic shape in a new form.

• Inspiracja. Idealnie pasuje do… pomieszczeń nowoczesnych i w stylu retr

• Inspiration. Perfectly matching… modern and retro-style interiors.

• Więcej możliwości. Kolory z palety IP bez dopłaty.

• More possibilities. No extra charge for IP palette colour.

• Personalizacja. Indywidualny dobór modelu dokładnie do wnętrza.

• Personalisation. Individual selection of the model to suit any interior.

RURA / TUBE

GŁOWICA / HEAD

MATERIAŁ / MATERIAL

POWIERZCHNIA / SURFACE

MAX CIŚNIENIE PRACY / MAX. WORKING PRESSURE

MAX TEMP. PRACY / MAX. WORKING TEMPERATURE

STANDARD / STANDARD

ZAWORY I GŁOWICE / VALVES AND HEADS Z1, Z9, A1+G1

grzejnik w kolorze biały silk o podłączeniu bocznym

radiator in white silk colour with top-bottom same end connection

grzejnik, zestaw montażowy, odpowietrznik, instrukcja, karta gwarancyjna, opakowanie

radiator, mounting kit, air vent, plug, manual,

guarantee card, packaging

KOMPLET / SET

1 MPa 95 °C

Ø 25 mm dwurzędowa / two-pipe

wyselekcjonowana stal precyzyjna

select precision steel

powłoka lakiernicza

lacquer-painted

DOLNE / BOTTOM

DOLNE TYPU “D50” / BOTTOM “D50“ TYPE

DOLNE TYPU “V” / BOTTOM V-TYPE

BOCZNE / TOP BOTTOM SAME END

KRZYŻOWE / CROSS-OVER

PRZYŁĄCZA / CONNECTOR

- - 50 mm 105 - 1944 mm możl iwe / possible

G 1/2 “

75/65/20 °C 90/70/20 °C

23 - 3047 W 28 - 3906 W

SZEROKOŚĆ / WIDTH

WYSOKOŚĆ / HEIGHT

GŁĘBOKOŚĆ / DEPTH

123 - 2122 mm 160 - 2000 mm 90 mm

WYMIARY / DIMENSIONS

AKCESORIA DEDYKOWANE / DEDICATED ACCESSORIES

PODŁĄCZENIE /CONNECTION

BUDOWA / BUILD

INNE / OTHERS

MOC CIEPLNA / THERMAL OUTPUT

PARAMETRY PRACY / WORKING PARAMETERS

118

46,5 mm

L

L

TUBUS2 (podłączenie dolne typu V)

TUBUS2 (V-type bottom connection)

ne)

ection)

g

G

g h-50mm
