ELEGANTE DESIGN

IND-40/160E34L01 IND-50/160E34L01 IND-60/160E34L01

IND-40/120E34L01 IND-50/120E34L01

IND-40/180E34L01 IND-50/180E34L01 IND-60/180E34L01

IND-40/200E34L01 IND-50/200E34L01 IND-60/200E34L01

G L

h

nowość / new

Indivi [IND]

projektant / designer Instal-Projekt Team

narcyz

szklisty

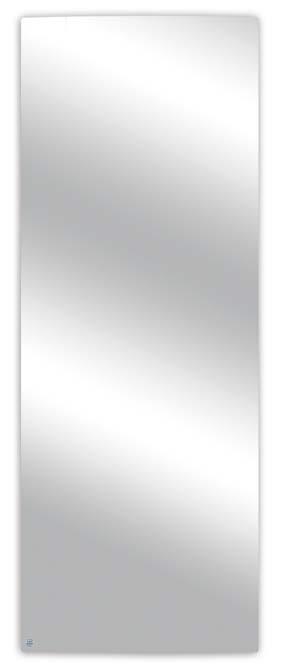

Szklisty i płaski, wkomponowuje się w każdą przestrzeń. Wielkie lustro optycznie powiększa pomieszczenie. Narcyz znakomicie podkreślający

indywidualność i urodę odbitych w nim obiektów.

CENTRAL HEATING RADIATOR

GRZEJNIK CENTRALNEGO OGRZEWANIA

• NOWOŚĆ! Optymalny projekt. Grzejnik o jednolitej szklanej tafli i kwadratowych rogach.

• NEW! Optimal design. Radiator with a single glass pane and square corners.

• Inspiracja. Idealny do... salonu, holu, przestronnej łazienki.

• Inspiration. Perfect for… living room, hall, spacious bathroom.

• Inspiracja. Duże lustro powiększa optycznie przestrzeń.

• Inspiration. Large mirror makes the room appear more spacious.

• Inspiracja. Dedykowane akcesoria zwiększają funkcjonalność produktu (specjalnie zaprojektowane relingi).

• Inspiration. Dedicated accessories increase product functionality (specially designed rails).

• Więcej możliwości. Grzejnik dostępny z ekranem z lustra.

• More possibilities. Radiator available with a mirror panel.

• Łatwiejsze przygotowanie przyłączy. Standardowe podłączenie dolne o rozstawie 50 mm (D50) na środku.

• Easier connection preparation. Standard bottom central connection with 50 mm pitch (D50).

• Dyskretne odpowietrzenie. Konstrukcja grzejnika ukrywa odpowietrznik.

• Discreet airing system. The design hides an air vent.

• Nowoczesna technologia LASERCUT. Najwyższa jakość i precyzja wykonania dzięki wykorzystaniu w procesie produkcji wiązki lasera.

• Modern LASERCUT technology. Top quality and precision owing to the use of laser in the production process.

RURA/KSZTAŁTOWNIK / TUBE/PROFILE

KOLEKTOR / MANIFOLD

MATERIAŁ / MATERIAL

POWIERZCHNIA / SURFACE

MAX CIŚNIENIE PRACY / MAX. WORKING PRESSURE

MAX TEMP. PRACY / MAX. WORKING TEMPERATURE

STANDARD / STANDARD

ZAWORY I GŁOWICE / VALVES AND HEADS

PÓŁKI I WIESZAKI / SHELFS AND RAILS

Z1, Z2, Z4, Z5, Z9, Z10

RS3, RS4

grzejnik w kolorze biały silk, z ekranem stalowym w kolorze białym i lustremw kolorze srebrnym o podłączeniu dolnym o rozstawie 50 mm

radiator in white silk colour with white steel panel and silver mirror, with 50 mm pitch bottom connection.

grzejnik, zestaw montażowy, odpowietrznik, instrukcja, karta gwarancyjna, opakowanie

radiator, mounting kit, air vent, manual,

guarantee card, packaging

KOMPLET / SET

1 MPa 95 °C

DOLNE / BOTTOM

DOLNE TYPU “D50” / BOTTOM “D50“ TYPE

DOLNE TYPU “V” / BOTTOM V-TYPE

BOCZNE / TOP BOTTOM SAME END

KRZYŻOWE / CROSS-OVER

PRZYŁĄCZA / CONNECTOR

- 50 mm - - - G 1/2 “

75/65/20 °C 90/70/20 °C

474-1157 W 601-1467 W

SZEROKOŚĆ / WIDTH

WYSOKOŚĆ / HEIGHT

GŁĘBOKOŚĆ / DEPTH

380 - 570 mm 1200-2000 mm 96 mm

WYMIARY / DIMENSIONS

AKCESORIA DEDYKOWANE / DEDICATED ACCESSORIES

PODŁĄCZENIE /CONNECTION

BUDOWA / BUILD

INNE / OTHERS

MOC CIEPLNA / THERMAL OUTPUT

PARAMETRY PRACY / WORKING PARAMETERS

118

123

Ø 25 mm 25 x 25 mm wyselekcjonowana stal precyzyjna

select precision steel

powłoka lakiernicza ekran - lustro na płycie stalowej pokrytej farbą proszkową

lacquer-painted, panel – powder-painted mirror on a steel plate
