TRENDY

L-100 mm

L

h

ZEB-50/120 ZEB-60/120

ZEB-50/150 ZEB-60/150

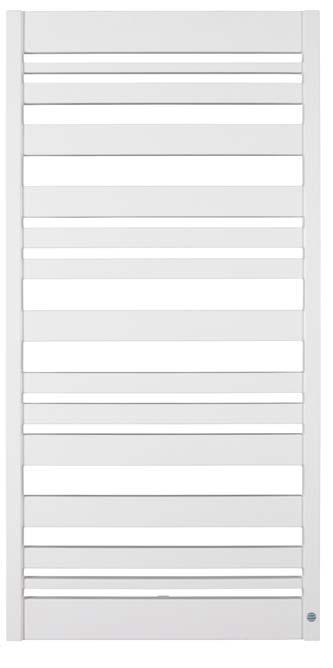

ZEBRA [ZEB]

projektant / designer Adam Pulwicki i Karolina Rybarczyk

dzikuska

nieujarzmiona

Nieujarzmiona forma, unikalny wzór. Kreatywna dzikuska z którą osiągniesz niesamowity efekt.

CENTRAL HEATING RADIATOR

GRZEJNIK CENTRALNEGO OGRZEWANIA

• Nowość - Większa elastyczność. Nowa szerokość grzejnika.

• NEW – Increased flexibility. New width of the radiator.

• Nowość - Większa elastyczność. Możliwość współpracy z grzałką

• NEW – Increased flexibility. Possible application of an electric heating element.

• Oryginalny projekt. Jedyny produkt o tej formie dostępny na rynku.

• Original design. The only product of this form available on the market.

• Kompletne rozwiązanie. W komplecie chromowany zestaw zaworowy z głowicą.

• Complete solution. A chrome-plated valve set with a head included in the set.

• Ukryte przyłącza. Estetyczne, niewidoczne podłączenie od tyłu.

• Hidden connections. An aesthetic connection hidden at the back.

• Nowoczesna technologia LASERCUT. Najwyższa jakość i precyzja wykonania dzięki wykorzystaniu w procesie produkcji wiązki lasera.

• Modern LASERCUT technology. Top quality and precision owing to the use of laser in the production process.

• Dyskretne odpowietrzenie. Konstrukcja grzejnika ukrywa odpowietrznik.

• Discreet airing system. The construction of the radiator hides air vent.

• Prostsza obsługa. Odpowietrzanie grzejnika bez użycia narzędzi.

• Simpler operation. Bleeding of the radiator without tools.

500, 600 mm

1220, 1520 mm

103 mm

524 - 752 W

665 - 955 W

-

50 mm

-

-

-

G 1/2 “

20 x (20, 40, 60, 80) mm

30 x 30 mm

wyselekcjonowana stal precyzyjna

select precision steel

powłoka lakiernicza

lacquer-painted

0,4 MPa

95 °C

grzejnik w kolorze białym silk, o podłaczeniu dolnym o rozstawie 50 mm, połązonym z tyłu grzejnika

radiator in white silk colour with a 50 mm pitch bottom connection

placed at the back of the radiator

grzejnik, zestaw montażowy, chromowany zestaw zaworowy z

głowicą termostatyczną, odpowietrznik, instrukcja, karta gwarancyjna, opakowanie

radiator, assembly kit, chrome-plated valve set with a thermostatic head,

air vent, manual, guarantee card, packaging

w komplecie / included

300W / 600W / 900W

SZEROKOŚĆ / WIDTH

WYSOKOŚĆ / HEIGHT

GŁĘBOKOŚĆ / DEPTH

75/65/20 °C

90/70/20 °C

DOLNE / BOTTOM

DOLNE TYPU “D50” / BOTTOM “D50“ TYPE

DOLNE TYPU “V” / BOTTOM V-TYPE

BOCZNE / TOP BOTTOM SAME END

KRZYŻOWE / CROSS-OVER

PRZYŁĄCZA / CONNECTOR

KSZTAŁTOWNIK/PROFIL / SHAPE/PROFILE

KOLEKTOR / MANIFOLD

MATERIAŁ / MATERIAL

POWIERZCHNIA / SURFACE

MAX CIŚNIENIE PRACY / MAX. WORKING PRESSURE

MAX TEMP. PRACY / MAX. WORKING TEMPERATURE

STANDARD / STANDARD

KOMPLET / SET

ZAWORY I GŁOWICE / VALVES AND HEADS

GRZAŁKI / HEATING ELEMENTS

WYMIARY / DIMENSIONS

AKCESORIA DEDYKOWANE / DEDICATED ACCESSORIES

PODŁĄCZENIE /CONNECTION

BUDOWA / BUILD

INNE / OTHERS

MOC CIEPLNA / THERMAL OUTPUT

PARAMETRY PRACY / WORKING PARAMETERS
