MODULUS

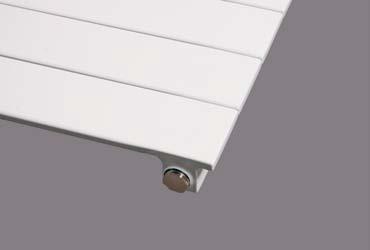

Standardowym wyposażeniem grzejnika COVER H z podłączeniem typu V jest wkładka zaworowa

OVENTROP o numerze katalogowym 1018080 ze złączem M30x1,5.

COVER H radiator with V-type connection comes standard with OVENTROP valve insert with M30x1.5

connection (catalogue number 1018080).

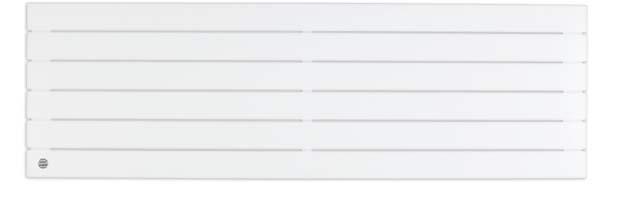

Cover h [covh]

projektant / designer Roman Gawłowski

muszkieter

elegancki

Prosty i elegancki . Dzięki płaskim powierzchniom łatwy do utrzymania w czystości.

Muszkieter strzegący właściwego poziomu temperatur.

CENTRAL HEATING RADIATOR

GRZEJNIK CENTRALNEGO OGRZEWANIA

• Optymalne wzornictwo. Prosta, uniwersalna i niebanalna forma.

• Optimal design. Simple, universal and intriguing form.

• Inspiracja. Idealny do… wąskich korytarzy dzięki niewielkiej głębokości.

• Inspiration. Perfect for… narrow hallways and corridors owing to small depth.

• Elastyczny dobór. Bardzo szeroka gama rozmiarów i mocy.

• Flexible choice. Wide range of sizes and outputs.

• Korzystny wybór. Optymalny stosunek mocy do gabarytów.

• Cost-effective choice. Optimal output/size ratio.

KSZTAŁTOWNIK/PROFIL / SHAPE/PROFILE

KOLEKTOR / MANIFOLD

MATERIAŁ / MATERIAL

POWIERZCHNIA / SURFACE

MAX CIŚNIENIE PRACY / MAX. WORKING PRESSURE

MAX TEMP. PRACY / MAX. WORKING TEMPERATURE

STANDARD / STANDARD

ZAWORY I GŁOWICE / VALVES AND HEADS Z1, Z2, Z9, Z10, A1+G2

grzejnik w kolorze biały silk o podłączeniu bocznym

radiator in white silk colour with top-bottom same end connection

grzejnik, zestaw montażowy, odpowietrznik, instrukcja, karta gwarancyjna, opakowanie

radiator, mounting kit, air vent, manual,

guarantee card, packaging

KOMPLET / SET

0,5 MPa 95 °C

70 x 11 mm

35 x 35 mm wyselekcjonowana stal precyzyjna

select precision steel

powłoka lakiernicza

lacquer-painted

DOLNE / BOTTOM

DOLNE TYPU “D50” / BOTTOM “D50“ TYPE

DOLNE TYPU “V” / BOTTOM V-TYPE

BOCZNE / TOP BOTTOM SAME END

KRZYŻOWE / CROSS-OVER

PRZYŁĄCZA / CONNECTOR

- - 50 mm 240 - 500 mm

- G 1/2 “

75/65/20 °C 90/70/20 °C

188 - 1416 W 238 - 1791 W

SZEROKOŚĆ / WIDTH

WYSOKOŚĆ / HEIGHT

GŁĘBOKOŚĆ / DEPTH

600 - 2400 mm 289 - 581 mm 76 mm

WYMIARY / DIMENSIONS

AKCESORIA DEDYKOWANE / DEDICATED ACCESSORIES

PODŁĄCZENIE /CONNECTION

BUDOWA / BUILD

INNE / OTHERS

MOC CIEPLNA / THERMAL OUTPUT

PARAMETRY PRACY / WORKING PARAMETERS

118

g

L

L-65 mm

podłączenie boczne

top-bottom connection

podłączenie typu VL

VL-type connection

podłączenie typu VP

VP-type connection

h-50mm

h-50mm
