Page 84 - IP Katalog PRO 2012 Ver. 2.00

84

Zajrzyj na nasz facebook’owy profil... Kliknij “Lubię to“ ;)

Szukasz szczegółowej oferty, porad, ciekawostek, informacji? Zapraszamy do nas :) zajrzyj na www.instalprojekt.com.pl lub

www.grzejniki.pl warto.

Are you after a detailed offer, advice, interesting information? Just click to www.instalprojekt.eu

Więcej?

Need more?

Warto rozmawiać

TALK TO US

Masz pytanie? Chcesz wiedzieć więcej? Po prostu zadzwoń: 54 235 59 05 .

Have you got any questions? Give us a call at +48 54 235 59 05 ext. 43 or 22

MODULUS

ROTI [ROT]

projektant / designer Roman Gawłowski

MODELKA

KOSMICZNA

Kosmiczna elegancja, prosta forma, przenikliwy kształt. Smukła i wygięta modelka, którą możesz wyeksponować lub ukryć w narożniku.

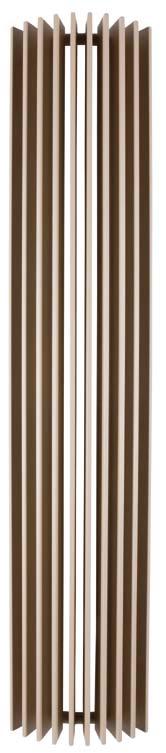

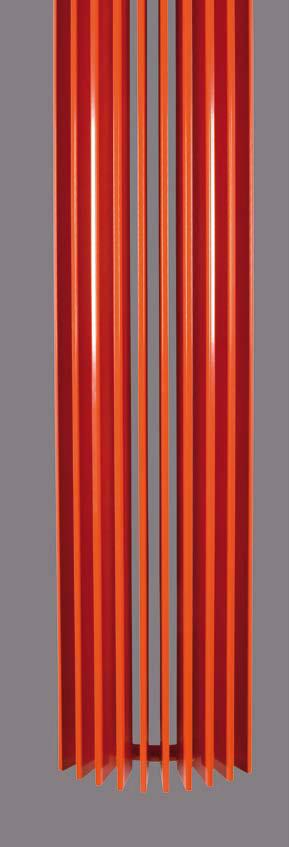

CENTRAL HEATING RADIATOR

GRZEJNIK CENTRALNEGO OGRZEWANIA

• Optymalne wzornictwo. Smukła i elegancka forma.

• Optimal design. Slender and elegant form.

• Łatwiejsze przygotowanie przyłączy. Standardowe podłącznie dolne o rozstawie 50 mm (D50 na środku).

• Easier connection preparation. Optional bottom central connection with 50 mm pitch (D50).

• Więcej możliwości. Grzejnik można zamontować na ścianie płaskiej lub w rogu pomieszczenia.

• More possibilities. The radiator can be mounted on a flat wall or in the corner of the room.

• Elastyczność. W komplecie z grzejnikiem dwa zestawy montażowe.

• Flexibility. Two mounting kits come standard with the radiator.

360 mm

1800 mm

185; 290 mm

969; 1019 W

1221; 1279 W

-

50 mm

-

-

-

G 1/2 “

70x11 mm

Ø 28 mm

wyselekcjonowana stal precyzyjna

select precision steel

powłoka lakiernicza

lacquer-painted

0,5 MPa

95 °C

grzejnik w kolorze biały silk o podłączeniu dolnym D50

central bottom, 50 mm pi tch D50 connection,

radiator in white silk colour

grzejnik, zestaw montażowy, odpowietrznik, instrukcja, karta gwarancyjna, opakowanie

radiator, mounting kit, air vent, manual,

guarantee card, packaging

Z1, Z2, Z4, Z5, Z9, Z10

SZEROKOŚĆ / WIDTH

WYSOKOŚĆ / HEIGHT

GŁĘBOKOŚĆ / DEPTH

75/65/20 °C

90/70/20 °C

DOLNE / BOTTOM

DOLNE TYPU “D50” / BOTTOM “D50“ TYPE

DOLNE TYPU “V” / BOTTOM V-TYPE

BOCZNE / TOP BOTTOM SAME END

KRZYŻOWE / CROSS-OVER

PRZYŁĄCZA / CONNECTOR

KSZTAŁTOWNIK/PROFIL / SHAPE/PROFILE

KOLEKTOR / MANIFOLD

MATERIAŁ / MATERIAL

POWIERZCHNIA / SURFACE

MAX CIŚNIENIE PRACY / MAX. WORKING PRESSURE

MAX TEMP. PRACY / MAX. WORKING TEMPERATURE

STANDARD / STANDARD

KOMPLET / SET

ZAWORY I GŁOWICE / VALVES AND HEADS

WYMIARY / DIMENSIONS

AKCESORIA DEDYKOWANE / DEDICATED ACCESSORIES

PODŁĄCZENIE /CONNECTION

BUDOWA / BUILD

INNE / OTHERS

MOC CIEPLNA / THERMAL OUTPUT

PARAMETRY PRACY / WORKING PARAMETERS

118

nowość / new

h L

Montaż na ścianie płaskiej

Mounting on a flat wall

Montaż w narożniku

Mounting in the corner

h

g G
