ELEGANTE DESIGN

PuL3-50/180 PuL3-50/140

L-85 mm

L

h g

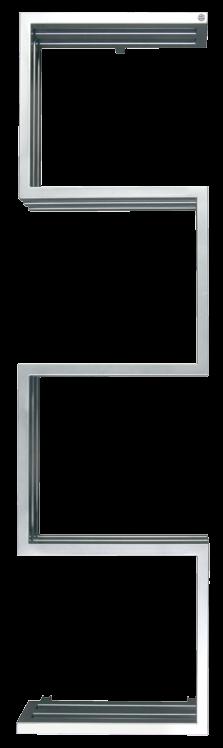

Puls [PUL]

projektant / designer Marcin Jędrzak

idealista

geometryczny

Zaskakująco geometryczny , o wyrazistym pulsie. Przestrzenna głębia dodaje funkcjonalności.

Idealista łączący prostą formę ze szlachetnym wzornictwem.

CENTRAL HEATING RADIATOR

GRZEJNIK CENTRALNEGO OGRZEWANIA

• Oryginalny projekt. Jedyny grzejnik w tej formie dostępny na rynku.

• Original design. The only product of this form available on the market.

• Modne wzornictwo. Kształty grzejnika są idealnie dopasowane do kwadratowej armatury łazienkowej.

• Fashionable design. Radiator shape perfectly matches square-shaped bathroom fittings.

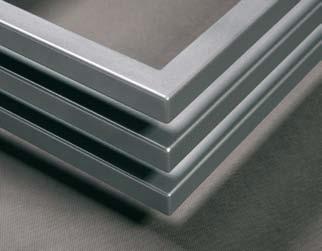

• Zwiększona efektywność suszenia. Konstrukcja grzejnika z przestrzennymi półkami.

• Increased drying efficiency. Construction with spatial shelves.

• Łatwiejsze przygotowanie przyłączy. Standardowe podłączenie dolne o rozstawie 50 mm (D50) na środku.

• Easier connection preparation. Standard central bottom connection with 50 mm pitch (D50).

• Nowoczesna technologia LASERCUT. Najwyższa jakość i precyzja wykonania dzięki wykorzystaniu w procesie produkcji wiązki lasera.

• Modern LASERCUT technology. Top quality and precision owing to the use of lase in the production process.

• Szczególnie łatwy montaż.

• Exceptionally easy mounting

480 mm

1380 mm; 1830 mm

190 mm

570 W; 733 W

728 W; 936 W

-

50 mm

-

-

-

G 1/2 “

30 x 30 mm

wyselekcjonowana stal precyzyjna

select precision steel

powłoka lakiernicza

lacquer-painted

1 MPa

95 °C

grzejnik w kolorze biały silk o podłączeniu dolnym

bottom, 50 mm pi tch D50 connection,

radiator in white silk colour

grzejnik, zestaw montażowy, odpowietrznik, instrukcja, karta gwarancyjna, opakowanie

radiator, mounting kit, air vent, manual,

guarantee card, packaging

Z1, Z2, Z4 - Z6, Z9, Z10

SZEROKOŚĆ / WIDTH

WYSOKOŚĆ / HEIGHT

GŁĘBOKOŚĆ / DEPTH

75/65/20 °C

90/70/20 °C

DOLNE / BOTTOM

DOLNE TYPU “D50” / BOTTOM “D50“ TYPE

DOLNE TYPU “V” / BOTTOM V-TYPE

BOCZNE / TOP BOTTOM SAME END

KRZYŻOWE / CROSS-OVER

PRZYŁĄCZA / CONNECTOR

KSZTAŁTOWNIK/PROFIL / SHAPE/PROFILE

MATERIAŁ / MATERIAL

POWIERZCHNIA / SURFACE

MAX CIŚNIENIE PRACY / MAX. WORKING PRESSURE

MAX TEMP. PRACY / MAX. WORKING TEMPERATURE

STANDARD / STANDARD

KOMPLET / SET

ZAWORY I GŁOWICE / VALVES AND HEADS

WYMIARY / DIMENSIONS

AKCESORIA DEDYKOWANE / DEDICATED ACCESSORIES

PODŁĄCZENIE /CONNECTION

BUDOWA / BUILD

INNE / OTHERS

MOC CIEPLNA / THERMAL OUTPUT

PARAMETRY PRACY / WORKING PARAMETERS
