TRENDY

RETTO [RET]

projektant / designer Małgorzata Olszewska

SZERYF

ZDECYDOWANY

Zdecydowany o wyrazistym stylu i smukłej sylwetce. Szeryf lubiący przebierać w

kolorach podkreślających jego odmienny charakter.

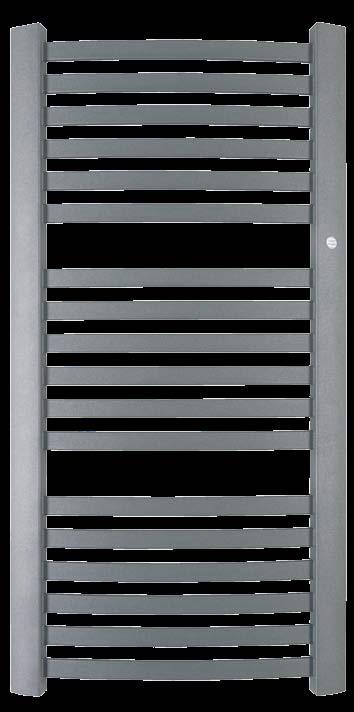

CENTRAL HEATING RADIATOR

GRZEJNIK CENTRALNEGO OGRZEWANIA

• NOWOŚĆ! Dyskretne odpowietrzanie. Grzejnik posiada ukryty z tyłu odpowietnik.

• NEW! Discreet airing system. The air vent is hidden at the back of the radiator.

• NOWOŚĆ! Łatwiejsze przygotowanie przyłączy. Opcjonalne podłączenie dolne o rozstawie 50 mm (D50) na środku.

• NEW! Easier preparation of connections. Optional central bottom connection with 50 mm pitch (D50).

• Korzystny wybór. Optymalny stosunek ceny do wzornictwa i wydajności cieplnej.

• Cost-effective choice. Optimal price/design and heat output ratio.

• Więcej możliwości. Grzejnik w kolorze Graphite bez dopłaty.

• More possibilities. Graphite colour without extra charge.

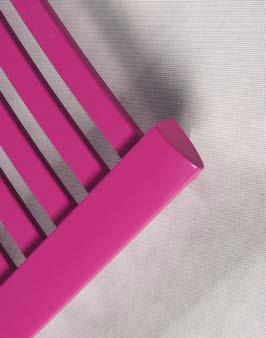

• Popularny kształt. Grzejnik o modnych trójkątnych kolektorach i poziomych profilach.

• Popular shape. Radiator with fashionable triangular manifolds and horizontal profiles.

• Inspiracja. Dedykowane akcesoria zwiększają funkcjonalność produktu (specjalnie zaprojektowane relingi i wieszaki).

• Inspiration. Dedicated accessories increase product functionality (specially designed rails and hangers).

540 mm

708 - 1800 mm

70 - 80 mm

361 - 838 W

454 - 1053 W

465 mm

50 mm

-

-

-

G 1/2 “

30 x 10 mm

56 x 34 mm

wyselekcjonowana stal precyzyjna

select precision steel

powłoka lakiernicza

lacquer-painted

0,7 MPa

95 °C

grzejnik w kolorze biały silk o podłączeniu dolnym

bottom connection, radiator in white silk colour

grzejnik, zestaw montażowy, odpowietrznik instrukcja, karta gwarancyjna, opakowanie

radiator, mounting kit, air vent, manual,

guarantee card, packaging

Z1, Z2, Z4, Z5, Z7 - Z10

300W / 600W / 900W

RS1, HS3

SZEROKOŚĆ / WIDTH

WYSOKOŚĆ / HEIGHT

GŁĘBOKOŚĆ / DEPTH

75/65/20 °C

90/70/20 °C

DOLNE / BOTTOM

DOLNE TYPU “D50” / BOTTOM “D50“ TYPE

DOLNE TYPU “V” / BOTTOM V-TYPE

BOCZNE / TOP BOTTOM SAME END

KRZYŻOWE / CROSS-OVER

PRZYŁĄCZA / CONNECTOR

KSZTAŁTOWNIK/PROFIL / SHAPE/PROFILE

KOLEKTOR / MANIFOLD

MATERIAŁ / MATERIAL

POWIERZCHNIA / SURFACE

MAX CIŚNIENIE PRACY / MAX. WORKING PRESSURE

MAX TEMP. PRACY / MAX. WORKING TEMPERATURE

STANDARD / STANDARD

KOMPLET / SET

ZAWORY I GŁOWICE / VALVES AND HEADS

GRZAŁKI / HEATING ELEMENTS

PÓŁKI I WIESZAKI / SHELVES AND HANGERS

WYMIARY / DIMENSIONS

AKCESORIA DEDYKOWANE / DEDICATED ACCESSORIES

PODŁĄCZENIE /CONNECTION

BUDOWA / BUILD

INNE / OTHERS

MOC CIEPLNA / THERMAL OUTPUT

PARAMETRY PRACY / WORKING PARAMETERS

118

116

122

g

L-65 mm

L

h

h
