BASIC

g L L-44 mm

hD

SAH-30/70 SAH-30/70 B SAH-40/70 SAH-40/70 B SAH-50/70 SAH-50/70 B

SAH-30/90 SAH-30/90 B SAH-40/90 SAH-40/90 B SAH-50/90 SAH-50/90 B

SAH-40/120 SAH-50/120

hD - rozstaw podłączenia dolnego

pitch of bottom connection

hB - rozstaw podłączenia bocznego

pitch of top bottom same end connection

SAHARA [SAH]

projektant / designer Roman Gawłowski

perfekcjonistka

funkcjonalna

Funkcjonalna pod każdym względem: prosty montaż, podwyższona moc grzewcza, zwiększona powierzchnia suszenia, łatwe czyszczenie, bezpieczny kształt.

Niekwestionowana perfekcjonistka .

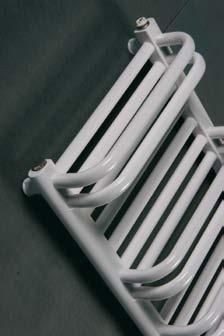

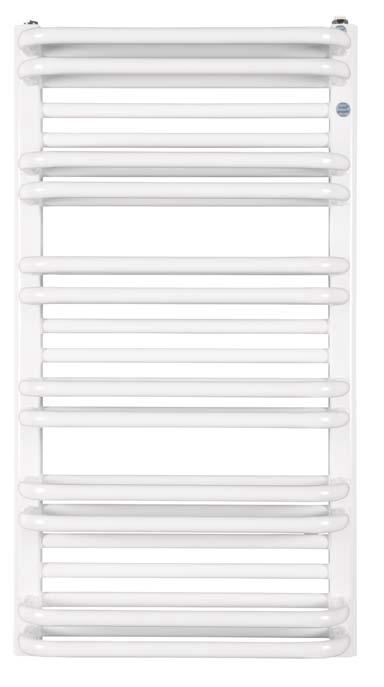

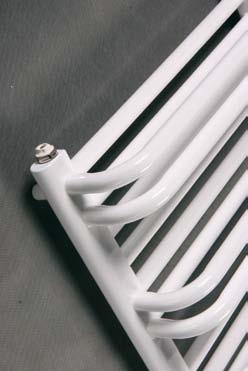

CENTRAL HEATING RADIATOR

GRZEJNIK CENTRALNEGO OGRZEWANIA

• Optymalne wzornictwo. Funkcjonalny, ergonomiczny kształt.

• Cost-effective choice. Optimal output-to-size ratio. High efficiency with the small-size radiator.

• Zwiększona efektywność suszenia. Konstrukcja z dodatkowym rzędem wysuniętych rur grzewczych.

• Optimal design. A compact design of the radiator allows efficient space management.

• Inspiracja. Idealny do… pomieszczeń remontowanych dzięki opcjonalnemu podłączeniu bocznemu o rozstawie 500 mm - B500.

• Inspiration. Perfect for… limited spaces. The radiator is dedicated for small bathrooms.

• Szczególnie łatwy montaż.

• Exceptionally easy mounting.

300-500 mm

686 - 1173 mm

160 - 170 mm

313-767 W

393-968 W

250 - 450 mm

-

-

500 mm; 800 mm

możliwe

G 1/2 “

Ø 22 mm

D 40 x 30 mm

wyselekcjonowana stal precyzyjna

select precision steel

powłoka lakiernicza

lacquer-painted

1 MPa

95 °C

grzejnik w kolorze biały silk o podłączeniu dolnym

bottom connection radiator in white silk colour

grzejnik, zestaw montażowy, odpowietrznik, instrukcja, karta gwarancyjna, opakowanie

radiator, mounting kit, air vent, manual,

guarantee card, packaging

Z1, Z2, Z7, Z8, Z9, Z10

300W / 600W / 900W

HH1, HS2

SZEROKOŚĆ / WIDTH

WYSOKOŚĆ / HEIGHT

GŁĘBOKOŚĆ / DEPTH

75/65/20 °C

90/70/20 °C

DOLNE / BOTTOM

DOLNE TYPU “D50” / BOTTOM “D50“ TYPE

DOLNE TYPU “V” / BOTTOM V-TYPE

BOCZNE / TOP BOTTOM SAME END

KRZYŻOWE / CROSS-OVER

PRZYŁĄCZA / CONNECTOR

RURA / PIPE

KOLEKTOR / MANIFOLD

MATERIAŁ / MATERIAL

POWIERZCHNIA / SURFACE

MAX CIŚNIENIE PRACY / MAX. WORKING PRESSURE

MAX TEMP. PRACY / MAX. WORKING TEMPERATURE

STANDARD / STANDARD

KOMPLET / SET

ZAWORY I GŁOWICE / VALVES AND HEADS

GRZAŁKI / HEATING ELEMENTS

PÓŁKI I WIESZAKI / SHELVES AND HANGERS

WYMIARY / DIMENSIONS

AKCESORIA DEDYKOWANE / DEDICATED ACCESSORIES

PODŁĄCZENIE /CONNECTION

BUDOWA / BUILD

INNE / OTHERS

MOC CIEPLNA / THERMAL OUTPUT

PARAMETRY PRACY / WORKING PARAMETERS

118

116

122
