BASIC

AST-50/120 AST-60/120

AST-50/100 AST-60/100

AST-50/80 AST-60/80

L

h g 100

ASTRO [AST]

projektant / designer Roman Gawłowski

CENTRAL HEATING RADIATOR

GRZEJNIK CENTRALNEGO OGRZEWANIA

• Zwiększona efektywność suszenia. Konstrukcja z dwoma rzędami rurek.

• Increased drying efficiency. A structure with two rows of rails.

• Uniwersalna, asymetryczna konstrukcja. Możliwy montaż grzejnika z kolektorem po lewej lub prawej stronie.

• Universal, asymmetric construction. Possible mounting of the radiator with the manifold on the left or right hand side.

• Łatwiejsze przygotowanie przyłączy. Podłączenie dolne o rozstawie 50 mm (D50) w standardzie.

• Easier preparation of connections. 50 mm pitch (D50) bottom connection as standard.

• Szczególnie łatwy montaż.

• Particularly easy mounting.

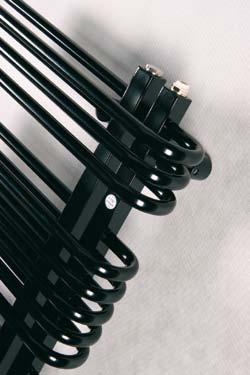

• Inspiracja. Grzejnik szczególnie dobrze wygląda w ciemnych odcieniach np. w kolorze Black Gloss.

• Inspiration. The radiator is particularly attractive in dark colours e.g. Black Gloss.

INDYWIDUALISTA

ASYMETRYCZNY

Asymetryczny , nieszablonowy i funkcjonalny. Dwa rzędy rurek zapewniają podwójną moc grzania i prędkość suszenia. Prawdziwy indywidualista w Twojej łazience.

500 mm; 600 mm

793 - 1610 mm

160 - 170 mm

575 - 1358 W

721 - 1697 W

-

50 mm

-

-

możliwe

G 1/2 “

Ø 18 mm

D 30 x 30 mm

wyselekcjonowana stal precyzyjna

select precision steel

powłoka lakiernicza

lacquer-painted

1 MPa

95 °C

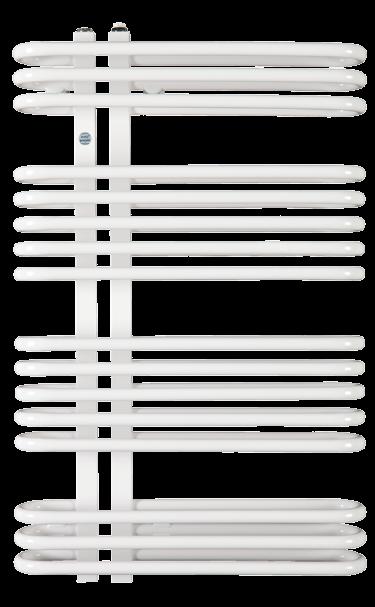

grzejnik w kolorze biały silk o podłączeniu dolnym D50

bottom 50 mm pi tch connection, radiator in white silk colour

grzejnik, zestaw montażowy, odpowietrznik instrukcja, karta gwarancyjna, opakowanie

radiator, mounting kit, air vent, manual,

guarantee card, packaging

Z1, Z2, Z4, Z5, Z8, Z9, Z10

600W / 900W

HH1, HS2

SZEROKOŚĆ / WIDTH

WYSOKOŚĆ / HEIGHT

GŁĘBOKOŚĆ / DEPTH

75/65/20 °C

90/70/20 °C

DOLNE / BOTTOM

DOLNE TYPU “D50” / BOTTOM “D50“ TYPE

DOLNE TYPU “V” / BOTTOM V-TYPE

BOCZNE / TOP BOTTOM SAME END

KRZYŻOWE / CROSS-OVER

PRZYŁĄCZA / CONNECTOR

RURA / PIPE

KOLEKTOR / MANIFOLD

MATERIAŁ / MATERIAL

POWIERZCHNIA / SURFACE

MAX CIŚNIENIE PRACY / MAX. WORKING PRESSURE

MAX TEMP. PRACY / MAX. WORKING TEMPERATURE

STANDARD / STANDARD

KOMPLET / SET

ZAWORY I GŁOWICE / VALVES AND HEADS

GRZAŁKI / HEATING ELEMENTS

PÓŁKI I WIESZAKI / SHELVES AND HANGERS

WYMIARY / DIMENSIONS

AKCESORIA DEDYKOWANE / DEDICATED ACCESSORIES

PODŁĄCZENIE /CONNECTION

BUDOWA / BUILD

INNE / OTHERS

MOC CIEPLNA / THERMAL OUTPUT

PARAMETRY PRACY / WORKING PARAMETERS

118

116

122

AST-50/160
