OMEGA R [OMER]

projektant / designer Roman Gawłowski

BASIC

OMER-40/160 OMER-50/160 OMER-60/160 OMER-70/160 OMER-80/160

OMER-40/120 OMER-50/120 OMER-60/120 OMER-70/120 OMER-80/120

OMER-40/170 OMER-50/170 OMER-60/170 OMER-70/170 OMER-80/170

OMER-40/70 OMER-50/70 OMER-60/70

OMER-40/90 OMER-50/90 OMER-60/90

OMER-80/90

OMER-70/90

CENTRAL HEATING RADIATOR

GRZEJNIK CENTRALNEGO OGRZEWANIA

• Sprawdzony wybór. Najpopularniejsza konstrukcja grzejnika łazienkowego w Europie.

• Well-tested choice. Europe’s most popular bathroom radiator design

• Optymalny projekt . Smukła konstrukcja i niewielka głębokość grzejnika sprawia, że zajmuje on mniej miejsca.

• Optimal design. Owing to its slender structure and small depth the radiator does not take up a lot of space.

• Elastyczny dobór. Szeroka gama rozmiarów i mocy.

• Flexible choice. Wide range of sizes and outputs

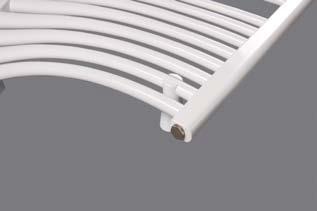

• Praktyczna konstrukcja. Wygięte rurki ułatwiają wieszanie i suszenie odzieży.

• Practical structure. Bent tubes make garments hanging and drying easier.

• Korzystny wybór. Optymalny stosunek ceny do funkcjonalności.

• Cost-effective choice. Optimal price-to-functionality ratio.

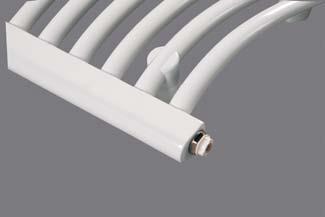

• Łatwiejsze przygotowanie przyłączy. Opcjonalne podłączenie dolne o rozstawie 50 mm (D50) na środku.

• Easier preparation of connections. Optional central bottom connection with 50 mm pitch (D50)

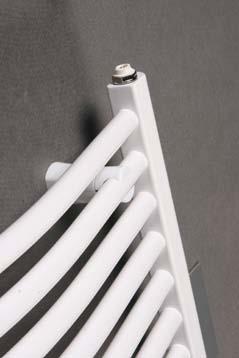

• Prostszy montaż. Regulacja odległości grzejnika od ściany.

• Easier mounting. Adjustable radiator-wall spacing.

MINIMALISKTA

klasyczna

Klasyczna elegancja o nieprzemijającej urodzie. Łukowo wygięte rurki grzejnika zwiększają funkcjonalność i łatwość suszenia. Minimalistka stawiająca na stały,

powtarzający się rytm.

400 - 800mm

686 - 1746mm

88 - 124mm

238 - 1199W

297 - 1504W

350 - 750mm

50mm

-

-

możliwe / possible

G 1/2 “

Ø 22 mm

D 40 x 30 mm

wyselekcjonowana stal precyzyjna

select precision steel

powłoka lakiernicza / chrom galwaniczny

lacquer-painted / galvanic chrome

1 MPa

95 °C

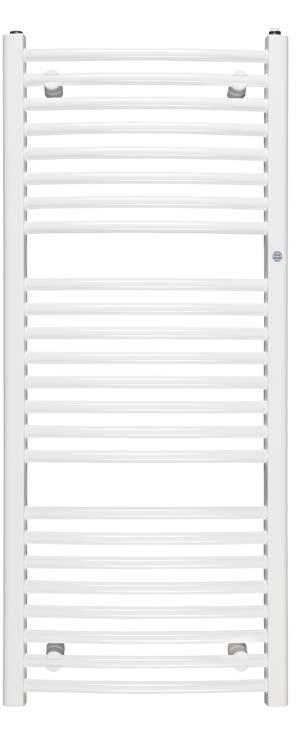

grzejnik w kolorze biały silk o podłączeniu dolnym

bottom connection radiator in white silk colour

grzejnik, zestaw montażowy, odpowietrznik, instrukcja, karta gwarancyjna, opakowanie

radiator, mounting kit, air vent, manual,

guarantee card, packaging

Z1, Z2, Z4, Z5, Z7 - Z10

300W / 600W / 900W

HH1, HS2, RH1R

SZEROKOŚĆ / WIDTH

WYSOKOŚĆ / HEIGHT

GŁĘBOKOŚĆ / DEPTH

75/65/20 °C

90/70/20 °C

DOLNE / BOTTOM

DOLNE TYPU “D50” / BOTTOM “D50“ TYPE

DOLNE TYPU “V” / BOTTOM V-TYPE

BOCZNE / TOP BOTTOM SAME END

KRZYŻOWE / CROSS-OVER

PRZYŁĄCZA / CONNECTOR

RURA / PIPE

KOLEKTOR / MANIFOLD

MATERIAŁ / MATERIAL

POWIERZCHNIA / SURFACE

MAX CIŚNIENIE PRACY / MAX. WORKING PRESSURE

MAX TEMP. PRACY / MAX. WORKING TEMPERATURE

STANDARD / STANDARD

KOMPLET / SET

ZAWORY I GŁOWICE / VALVES AND HEADS

GRZAŁKI / HEATING ELEMENTS

PÓŁKI I WIESZAKI / SHELVES AND HANGERS

WYMIARY / DIMENSIONS

AKCESORIA DEDYKOWANE / DEDICATED ACCESSORIES

PODŁĄCZENIE /CONNECTION

BUDOWA / BUILD

INNE / OTHERS

MOC CIEPLNA / THERMAL OUTPUT

PARAMETRY PRACY / WORKING PARAMETERS

118

116

122

g

L

L-(130-140) mm

h

h
